制造一块用于光通信或高性能芯片的晶体，就像用积木搭建摩天大楼。在地球上，重力，这个无处不在的力量，会像一只无形的手，不断摇晃你的工作台，导致积木（原子）无法完美对齐，最终大楼（晶体结构）出现微小的歪斜和裂缝。这些“缺陷”肉眼几乎不可见，但在纳米尺度上，却足以让光信号在光纤中衰减，让芯片发热、效率降低。

于是，科学家们脑洞大开，将晶体制造的关键环节搬出地球，搬到地球轨道上，发现利用太空独特的微重力和超高真空环境，可以生产出近乎完美的材料。

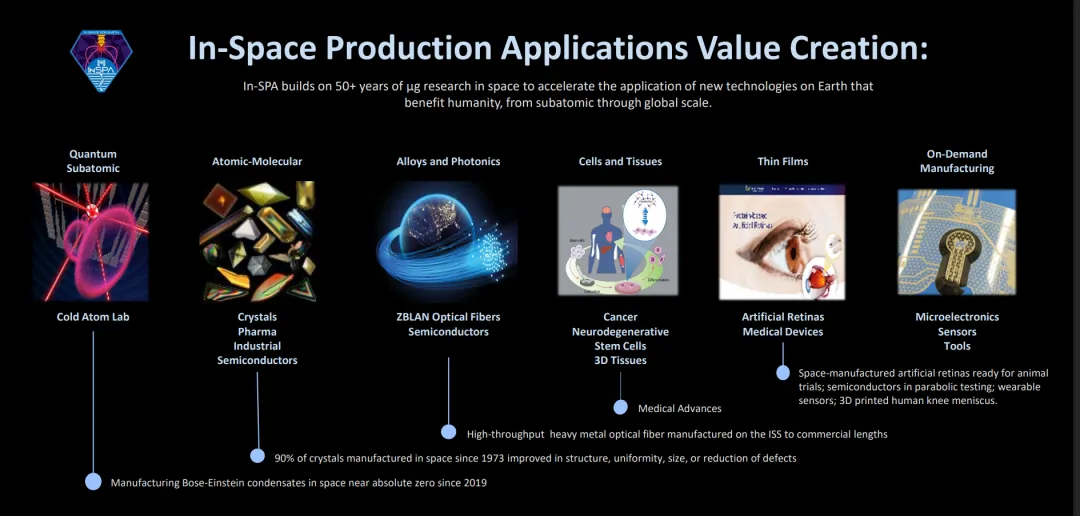

太空在轨生产应用的价值创造（来源：NASA）

旅行者技术公司（Voyager Technologies）、Space Forge等先锋企业正在探索先进的在轨制造技术。

PAPT 01

微重力：晶体生长的“理想国”

在地面生长晶体时，重力会引发三个主要问题：一是对流，溶液或熔体中的温度差异会导致物质不均匀流动，扰乱原子有序沉积；二是沉降，杂质或不同密度的成分会因重力下沉或上浮，在晶体特定区域聚集；三是接触应力，晶体与生长容器壁接触，因重力产生压力，诱发结构缺陷。

在近地轨道（约400公里高度）的微重力环境中，上述干扰被极大抑制或消除，对流近乎消失，热传递主要靠扩散，原子得以缓慢、均匀地排列；沉降不复存在，杂质均匀分布，不会局部聚集；无接触生长成为可能，可采用无容器悬浮技术，让晶体在自由空间中“凭空”生长。

多项元分析和长期轨道实验数据有力证实：微重力环境对半导体晶体生长具有显著优势。

例如，Nature npj Microgravity上的文章对1973年至 2016年间160个太空生长的半导体晶体进行的元分析显示，86%的晶体在至少一个关键指标（如尺寸、结构质量、均匀性或整体性能）上优于地面生长；NASA InSPA项目对120个半导体晶体的回顾也证实，超过80%在结构、均匀性或尺寸上得到改善；巴特勒大学的相关研究进一步量化指出，微重力晶体生长平均可实现约20%的质量提升。

PAPT 02

两大应用方向

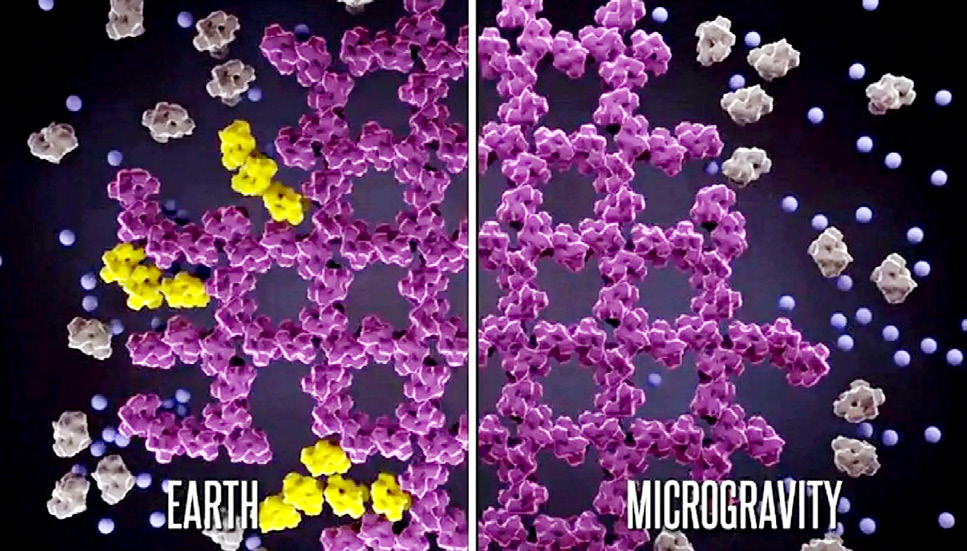

地球重力环境与太空微重力环境下晶体生长的差异 左：地球重力环境 右：微重力环境

01光学晶体

代表企业：旅行者技术公司（Voyager Technologies）

技术核心：在轨生长用于光纤通信的光学晶体（如氟化锆镧ZBLAN光纤材料）。

旅行者技术公司在轨制造出来的晶体更纯净、波长更精确，从而实现传输更清晰、稳定性更高且误码率更低。

传输更清晰可以减少信号失真与散射，稳定性更高则能适应高带宽、AI训练等大负载场景，误码率更低有助于提升数据传输可靠性。

目前该技术已获专利，计划于2026年春季在国际空间站开展在轨演示验证。

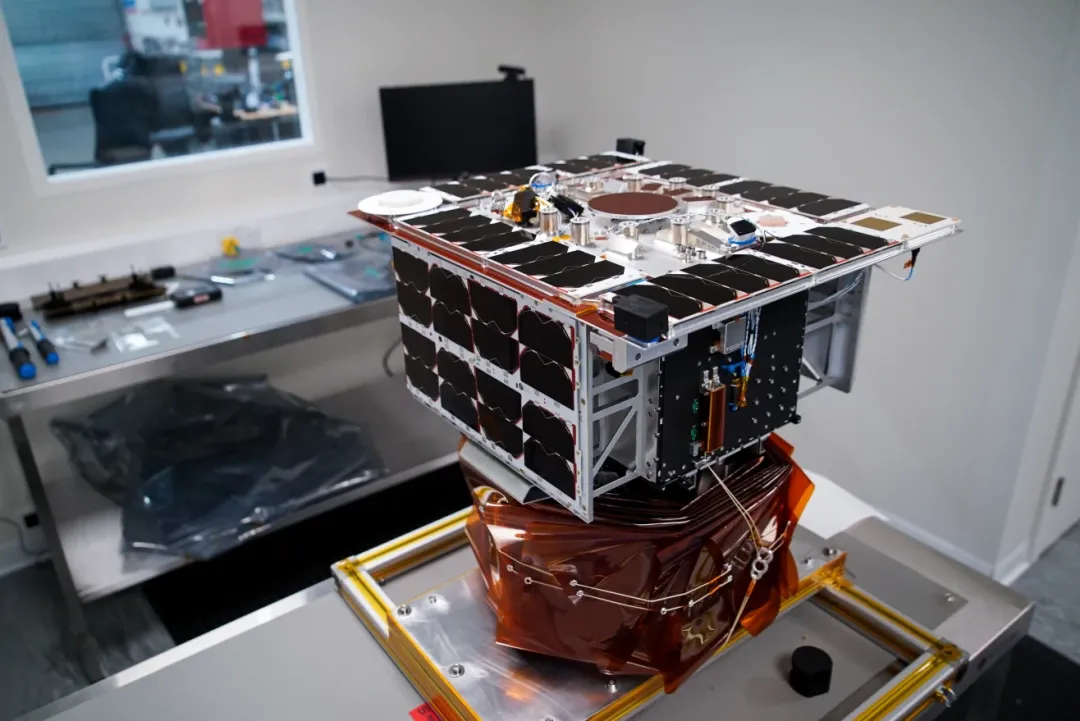

ForgeStar-1 卫星的制造模型（来源：Space Forge）

02半导体晶体

代表企业：英国Space Forge公司

技术核心：在专用卫星（ForgeStar-1）上，利用等离子体熔炉生长半导体晶种。

太空的真空环境没有地面灰尘的干扰，使得环境的纯度更高，例如，氮气浓度比地面真空室低万亿倍，这使得半导体纯度比地表提升数百至数千倍。

在太空环境制造出来的产品性能提升体现在多个方面，包括电子迁移率提升20%-40%，从而开关更快、能效更高；散热需求大幅降低，内阻减少导致发热降低，这对散热成本高昂的AI数据中心是重大利好；同时节能潜力显著，在5G基站等设施中节能幅度或可达50%。

该公司采用“太空制种，地面扩产”的混合模式，在太空生产极少量完美“种子晶圆”，带回地球作为模板进行大规模外延生长，兼顾太空级性能与地面量产可行性。

PAPT 03

成本、返回与规模化的挑战

尽管前景广阔，要将在轨制造从实验推向商业应用，仍需克服多重挑战，主要包括发射与返回成本高昂、经济性权衡以及可靠性与规模化生产的难题。

01发射与返回成本高昂

以搭载猎鹰9号为例，目前的发射成本约1500美元/公斤，而高价值晶体从太空安全返回还需要特殊的技术对其进行保护，比如Space Forge研发的“Pridwen”可展开隔热罩，这就导致了经济成本和技术难度进一步升高。

02经济性权衡

在经济性权衡上，各方观点不一。

反对者指出，地面制造技术同样在快速进步，硅片价格已大幅下降，大规模量产时太空晶体的成本优势可能被削弱。

支持者则认为，对于万元级高端AI处理器、量子计算机等特定高价值应用，若太空晶体能显著提升良品率或降低接近室温运行等极端条件要求，其创造的价值将远超发射成本。

可靠性与规模化是另一重考验，需证明该技术能够稳定、经济、安全地实现规模化生产，目前仍以国际空间站实验、小型商业卫星测试等实验性验证为主。

03展望未来

业内普遍认为在轨制造的目标并非取代地面产业链，而是对成熟的地面产业链进行补充与增强。

在轨制造的定位是制造高价值、低质量、高性能的专用材料或核心“种子”，模式上作为地面高端制造供应链的前置尖端环节，为高速光通信、高性能计算、量子技术、航空航天等特定领域提供性能飞跃的关键材料。

市场层面，分析师预测到2034年轨道制造市场规模有望达到数百亿美元。

仰望星空，脚踏实地。

在轨制造晶体是人类利用太空独特环境服务地面经济的前沿探索，融合航天工程、材料科学和半导体工艺，力求在原子层面实现完美制造。

随着发射成本降低和空间操作技术的不断成熟，将来我们所使用的芯片材料可能就诞生于静谧奇妙的太空微重力环境中。
